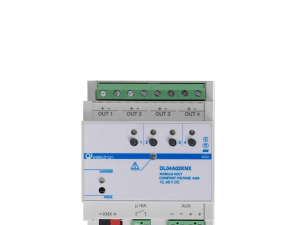

DL04A02KNX è un attuatore dimmer per led alimentati in tensione continua con controllo in tensione costante (CV). Il dispositivo permette di pilotare 4 canali indipendenti oppure 1 canale RGB ed un canale indipendente oppure un canale RGBW.
È possibile abilitare tramite un oggetto di comunicazione la modalità di notifica del corretto funzionamento del dispositivo.
Il modulo può essere alimentato da 12 a 48V DC e di conseguenza può gestire le uscite (strisce led) con tensioni da 12 a 48V DC. La corrente massima per ciascun canale è 6A.
Il dispositivo include un relè da 16A, adatto per la commutazione di carichi capacitivi, che permetta lo spegnimento totale dell’alimentatore esterno quando tutti i carichi sono spenti (per esempio di notte) garantendo la massimizzazione del risparmio energetico.
È obbligatorio collegare uno dei cavi dell’alimentatore esterno al relè. In caso di anomalia delle uscite, il dispositivo esclude automaticamente l’alimentatore esterno e il dispositivo smette di funzionare.
Sul pannello frontale sono presenti 4 pulsanti di commutazione locale con i relativi led di visualizzazione stato ed un led per la segnalazione delle anomalie: sovratemperatura, connessione alimentazione con polarità invertita, tensione alimentatore ausiliario insufficiente.
