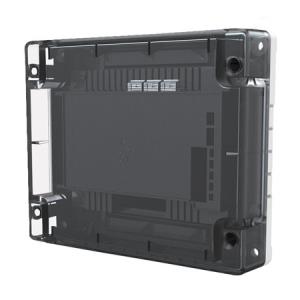

Il CHQ-PCM(SCI) è un modulo ingresso/uscita alimentato da loop con quattro relè liberi da potenziale e quattro ingressi monitorati, ognuno dei quali è indipendente.
Le uscite libere da potenziale (N/A o N/C) sono attivate singolarmente dalla centrale di rivelazione incendi e possono essere usati per comandare dei dispositivi come per esempio serrande tagliafuoco o spegnere macchinari.
I quattro ingressi sono utilizzati per il controllo di allarmi e guasti, completamente monitorati forniscono guasti per circuiti aperti o corti circuiti, e se necessario, il controllo può essere disabilitato mediante l’utilizzo di uno dip-switch.
Nota: lo stato dei contatti del relè sarà non definito fino a quando l’unità non viene alimentata.
E’ disponibile una scatola posteriore (CHQ-BACKBOX) qualora fosse richiesto di aumentare il grado di protezione del CHQ-PCM(SCI) a IP65.
Quando si usano cavi di grosse dimensioni si raccomanda di usare la scatola di contenimento SMB-1.
Il modulo è disponibile anche in versione per barra DIN con il codice CHQ-PCM/DIN(SCI).
Caratteristiche
• Alimentato da loop, occupa un singolo indirizzo
• 4 uscite relè in scambio
• 4 ingressi monitorati per il controllo di contatti liberi da potenziale
• Certificato LPCB
• Disponibile anche in versione SIL2
• Ogni ingresso può essere configurato normalmente aperto o normalmente chiuso
• Disponibile anche in versione da barra DIN
• Entrambe i modelli hanno integrato un isolatore di corto circuito.
