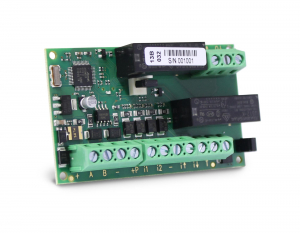

Modulo di espansione auxi-H
auxi-H è un modulo utilizzabile non solo in ambito sicurezza ma anche per l’automazione domestica.
Tramite un apposito ponticello a bordo scheda è possibile impostare due modalità di funzionamento:
1. auxi-HT: in questa modalità il dispositivo è pensato per la completa gestione
di finestre munite di avvolgibili motorizzati.
2. auxi-HL: in questa modalità il dispositivo è pensato per la gestione delle luci.
Nel primo caso (auxi-HT), infatti, le 2 uscite relè (8A-250V) diventano interbloccate per il controllo diretto del motore avvolgibile. Dagli scenari configurati su lares 4.0, non solo è possibile aprire o chiudere completamente gli avvolgibili, ma anche posizionarle in 4 diverse posizioni di apertura (apertura a 2/3, apertura a metà, apertura ad 1/3, solo passaggio aria). Con i pulsanti locali è possibile gestire la classica movimentazione ad uomo presente, ma anche gestire la completa apertura e chiusura con un semplice doppio-clic.
Nel secondo caso (auxi-HL) le due uscite relé possono invece essere comandate liberamente dagli scenari di lares 4.0, oltre che gestite localmente con i pulsanti collegati agli ingressi locali.
In entrambe le modalità di funzionamento, dispone infatti di 2 ingressi liberamente configurabili, e di un ingresso di allarme dedicato al collegamento di sensori di tipo tapparella.
Come tutti i moduli di espansione di Ksenia Security, è di dimensioni estremamente compatte (solo 70x45mm) consentendo di risparmiare spazio, può essere posizionato sia dentro le scatole DIN-503 che su guida DIN, riducendo enormemente i tempi di installazione.
Perché auxi-H ?
? perché con un unico dispositivo è possibile controllare completamente un varco munito di avvolgibili motorizzati: controlla i motori, ci permette di movimentare gli avvolgibili anche ad impianto inserito senza disattivare lo stesso, inoltre uno degli ingressi può essere configurato per bloccare il movimento dell’avvolgibile (esempio per collegare una fotocellula)
? perché consente di gestire non solo gli avvolgibili in apertura e chiusura,ma anche impostarle in posizione intermedie
? perché ci consente di conoscere lo stato di apertura degli avvolgibili da remoto
? perché è flessibile e si adatta con un semplice ponticello alla gestione degli avvolgibili o delle luci
? perché i pulsanti locali continuano a funzionare anche in caso di guasto della centrale
Conformità
Europa CE
Dati tecnici
? Alimentazione: 13,8 Vcc
? Assorbimento: 70 mA (escluso terminale P)
? Relè uscita: 2 a 250 V - 8 A
? Ingressi allarme (con bilanciamento programmabile): 2
? Ingresso dedicato per sensore tapparella:1
? Ingressi per pulsanti locali: 2
? Terminale di alimentazione da 0,5A (protetto da fusibile termico autoripristinante)
? Dimensioni compatte :45x75x16 mm (hxlxp)
? Sistema di indirizzamento rapido su KS-BUS
Parti comprese
? 1 Modulo di espansione auxi-H (PCBA)
? 4 supporti per contenitore metallico o plastico
? 1 Guida Rapida di installazione
